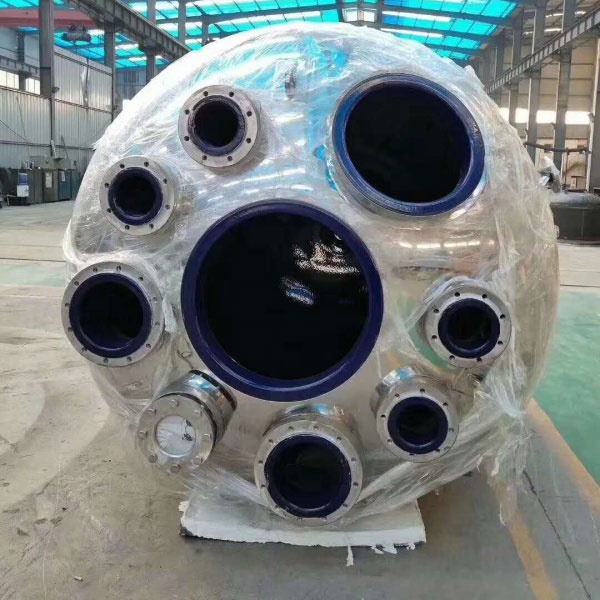

搪瓷外包不銹鋼反應釜
發布時間：2022-09-13 訪問：590次
搪瓷外包不銹鋼反應釜：
工作壓力：罐內壓力0.3Mpa 夾套內壓力0.6Mpa
設計壓力：罐內壓力0.4Mpa 夾套內壓力0.6Mpa
工作溫度：罐內20~200℃ 夾套20~200℃
設計溫度：罐內200℃ 夾套內200℃
搪瓷釜外包不銹鋼
搪瓷釜外包不銹鋼提供的一種具有仿形外包搪玻璃設備及其制造方法，主要包括罐蓋和罐身，罐蓋外側具有不銹鋼外包層， 罐身外側上部和夾套外側具有不銹鋼外包層，夾套和不銹鋼外包層之間填充有保溫材料形成保溫層，符合GMP認證中生產設備不得對藥品質量產生任何不利影響， 與藥品直接接觸的生產設備表面應當平整、光潔、易清洗或消毒、耐腐蝕要求，而且比不銹鋼搪玻璃設備生產成本較低。
產品結構圖：
技術特性表：
允許工作壓力PN | 罐內≤0.37Mpa 夾套內≤0.58Mpa |
允許工作溫度 | 罐內0-200℃ 夾套內0-200℃ |
允許攪拌轉速 | 錨式、框式63、85r/min 葉輪式≤130r/min |
攪拌軸為填料密封時罐內工作壓力不過0.25Mpa | |
不銹鋼反應罐(79標表1)
| 代 號 | 公 稱 容 積(L) | ||||||
| 50 | 100 | 200 | 300 | 500 | 1000 | ||
| DN | 500 | 600 | 700 | 800 | 900 | 1200 | |
| DO | 350 | 420 | 490 | 560 | 630 | 840 | |
| D1 | 600 | 700 | 800 | 900 | 1000 | 1300 | |
| D2 | 706 | 816 | 930 | 1106 | 1156 | 1488 | |
| D3 | 25 | 25 | 25 | 25 | 25 | 30 | |
| D4 | 32×4 | 32×4 | 32×4 | 32×4 | 32×4 | 65×5 | |
| D5 | 270 | 270 | 300 | 350 | 350 | 65×5 | |
| D6 | - | - | - | - | - | 1120 | |
| H | 465 | 565 | 775 | 875 | 1075 | 1275 | |
| H1 | 300 | 300 | 350 | 350 | 400 | 500 | |
| H2 | 265 | 300 | 355 | 385 | 415 | 500 | |
| H3 | 250 | 250 | 250 | 250 | 270 | 315 | |
| H4 | - | - | - | - | - | - | |
| H5 | - | - | - | - | - | - | |
| H6 | 220 | 220 | 230 | 240 | 270 | 270 | |
| H7 | 945 | 945 | 953 | 1154 | 1154 | 1276 | |
| L | 2030 | 2170 | 2430 | 2782 | 3040 | 3470 | |
| h | 漿式/葉輪式 | 95 | 100 | 105 | 125 | 165 | 180 |
| 錨式/框式 | 45/- | 60/- | 45/- | 45/- | 85/- | -/85 | |
| 卡子 | 0.2Mpa | BM16/28 | BM16/28 | BM16/36 | BM16/40 | BM20/32 | BM20/52 |
| 0.4Mpa | BM16/28 | BM16/32 | BM16/40 | BM16/48 | BM20/36 | BM20/56 | |
| 減速機型號 | BLDO.8-1-I | BLDO.8-1-I | BLD-1.1-1-I | BLD-3.0-3-I | BLD-3.0 -3-I | BLD4-3-I | |
| 放料閥規格 | 70/32 | 70/32 | 80/40 | 80/40 | 80/40 | 100/50 | |
| 電機功率 | 0.8 | 0.8 | 1.1 | 3 | 3 | 4 | |
| 實際容積(W) | 71 | 128 | 247 | 389 | 588 | 1250 | |
| 傳熱面積(Mz) | 0.34 | 0.66 | 1.26 | 1.75 | 2.64 | 4.54 | |
| 設備總重(Kg) | 477 | 548 | 706 | 765 | 1030 | 1690 | |
不銹鋼反應罐(79標表2)
代 號 | 公 稱 容 積 (L) | ||||||
1500 | 2000 | 3000 | 5000(B) | 5000(A) | 6300 | ||
DN | 1300 | 1300 | 1600 | 1600 | 1750 | 1750 | |
DO | 910 | 910 | 1120 | 1120 | 1200 | 1200 | |
D1 | 1450 | 1450 | 1750 | 1750 | 1900 | 1900 | |
D2 | 1679 | 1679 | 2029 | 2029 | 2188 | 2188 | |
D3 | 30 | 30 | 36 | 36 | 36 | 36 | |
D4 | 65×5 | 65×5 | 65×6 | 65×8 | 80×6 | 80×6 | |
D5 | 400 | 400 | 450 | 450 | 450 | 450 | |
D6 | 1270 | 1270 | 1550 | 1550 | 1680 | 1680 | |
H | 1475 | 1820 | 1820 | 2780 | 2580 | 3100 | |
H1 | 600 | 600 | 700 | 800 | 700 | 740 | |
H2 | 510 | 510 | 580 | 580 | 622.5 | 637 | |
H3 | 507 | 507 | 614 | 614 | 550 | 550 | |
H4 | 315 | 315 | 315 | 315 | 350 | 350 | |
H5 | 330 | 330 | 330 | 330 | 370 | 370 | |
H6 | 1000 | 1335 | 1247 | 1750 | 1530 | 1760 | |
H7 | 1276 | 1276 | 1316 | 1316 | 1316 | 1361 | |
L | 3695 | 4035 | 4225 | 5185 | 5030 | 5261 | |
h | 漿式/葉輪式 | 165 | 175 | 190 | 190 | 190 | 190 |
錨式/框式 | -/115 | -/125 | -/144 | -/144 | -/190 | -/190 | |
卡子 | 0.2Mpa | BM20/56 | BM20/56 | BM20/52 | BM20/52 | BM24/60 | BM24/60 |
0.4Mpa | BM20/64 | BM20/64 | BM24/60 | BM24/60 | BM24/68 | BM24/68 | |
減速機型號 | BLD4-3-I | BLD4-3-I | BLD5.5-3-I | BLD5.5-3-I | BLD5.5-3-I | BLD7.5-3-I | |
放料閥規格 | 100/50 | 100/50 | 125/80 | 125/80 | 125/80 | 125/80 | |
電機功率(W) | 4 | 4 | 5.5 | 5.5 | 5.5 | 7.5 | |
實際容積(W) | 1720 | 2160 | 3715 | 5650 | 5650 | 7000 | |
傳熱面積(M2) | 5.34 | 7.02 | 8.61 | 13.8 | 13.8 | 16.4 | |
設備總重(Kg) | 2160 | 2410 | 3450 | 4470 | 5032 | 5978 | |
代 號 | 公 稱 容 積 (L) | |||||||
50 | 100 | 200 | 300 | 500 | 1000 | 1500 | ||
DN | 500 | 600 | 700 | 800 | 900 | 1200 | 1300 | |
DO | 350 | 420 | 490 | 560 | 630 | 840 | 910 | |
D1 | 600 | 700 | 800 | 900 | 1000 | 1300 | 1450 | |
D2 | 726 | 828 | 930 | 1027 | 1152 | 1485 | 1679 | |
D3 | 25 | 25 | 25 | 25 | 25 | 30(25) | 30(30) | |
D4 | 32×4 | 32×4 | 32×4 | 32×4 | 32×4 | 65×5 | 65×5 | |
D5 | 270 | 270 | 300 | 350 | 350 | 400 | 400 | |
D6 | - | - | - | - | - | 950 | 1100 | |
H | 465 | 565 | 775 | 875 | 1075 | 1275 | 1475 | |
H1 | 310 | 310 | 350 | 350 | 400 | 500 | 600 | |
H2 | 265 | 300 | 355 | 385 | 415 | 500 | 530 | |
H3 | - | - | - | - | - | - | 507 | |
H4 | 250 | 250 | 250 | 250 | 270 | 315 | 315 | |
H5 | 220 | 220 | 230 | 240 | 270 | |||
